暗箱/遮光ボックス
model: MDBシリーズ
無料資料請求
暗箱

■特徴
  • 光学実験用の暗箱/遮光ボックスです。

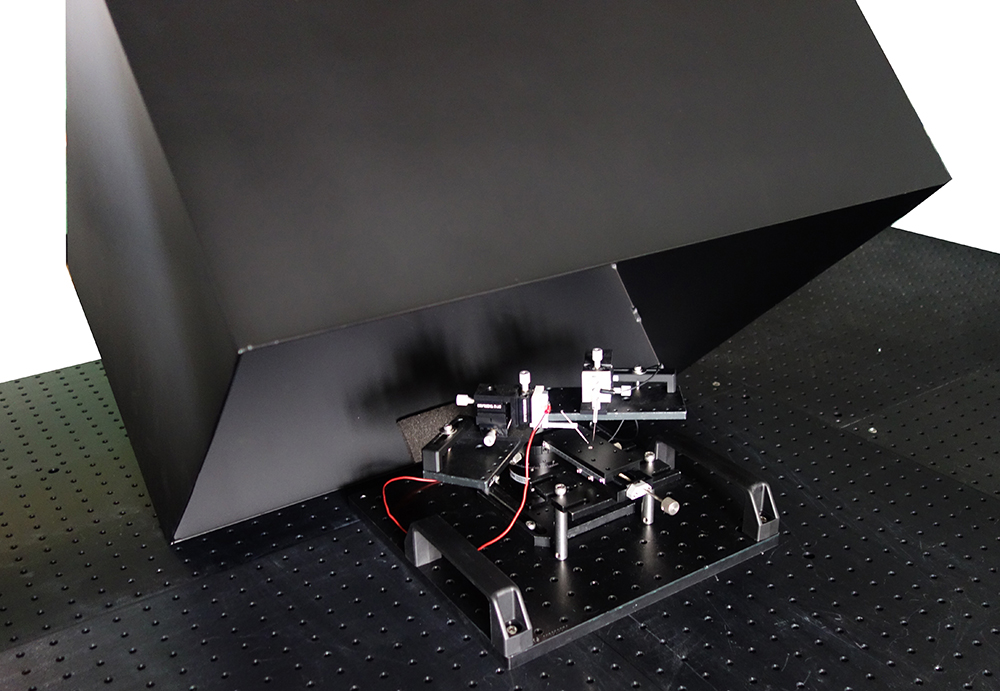

  • 明るい部屋で光学実験を行う際に、光学実験台上の光学系にかぶせて、外乱光の遮断に使用します。

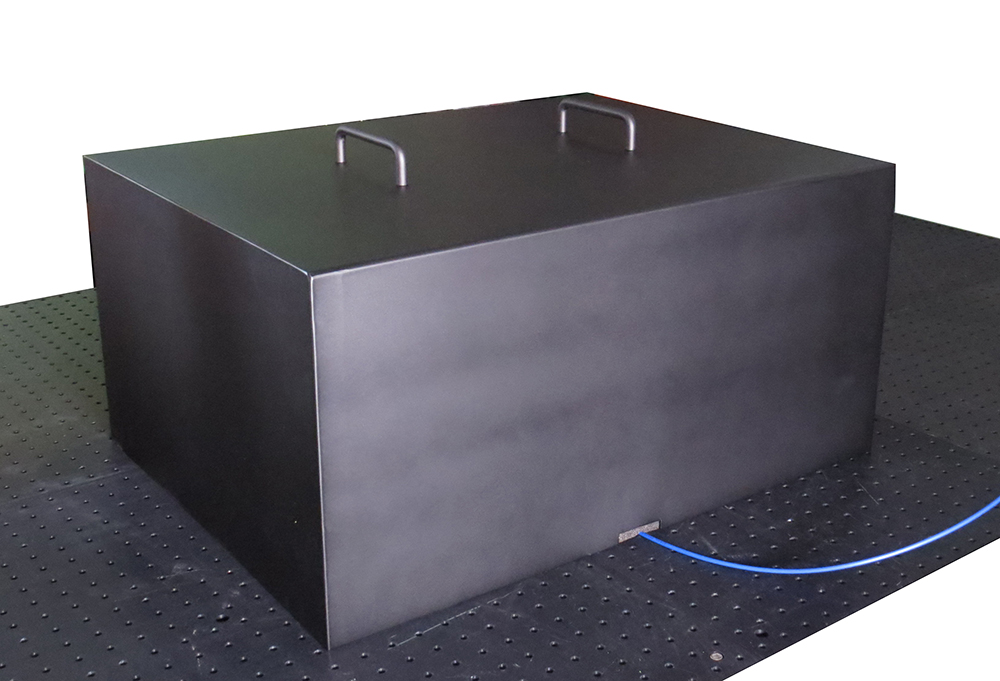

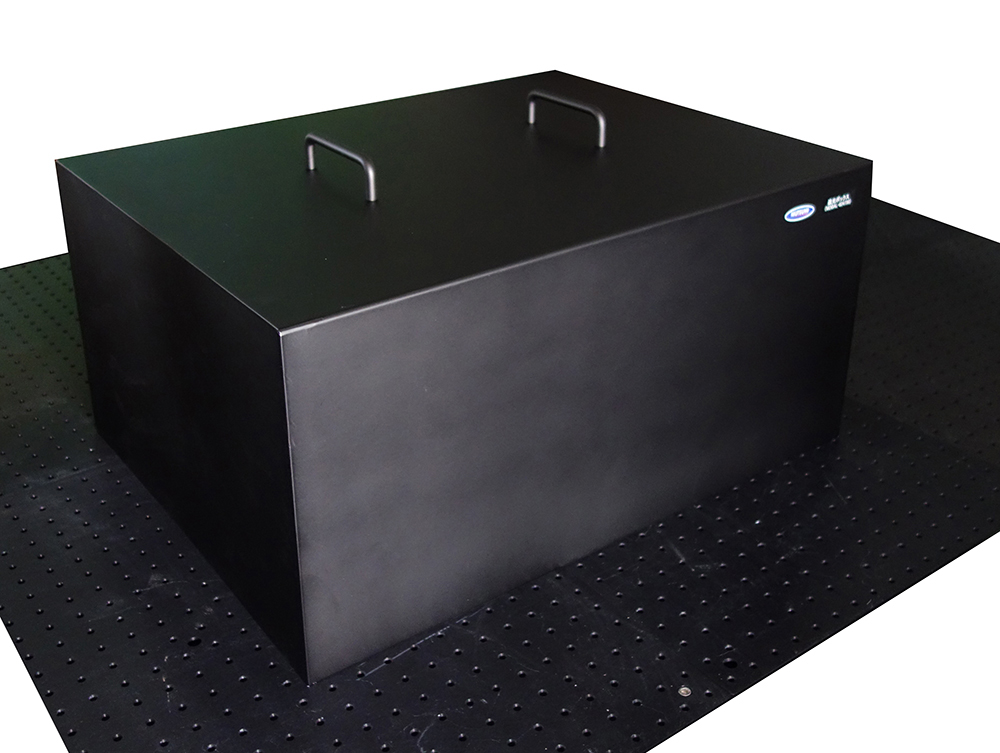

  • 箱の材料は、アルミ(黒塗装）、黒アクリルの中から御選択頂けます。
暗箱 暗箱

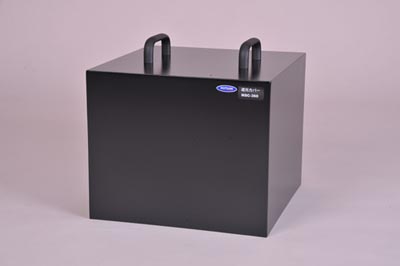

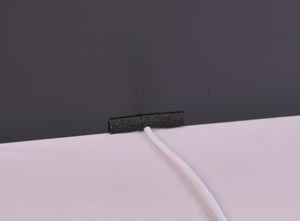

黒アクリル製 ケーブル等の取りだし口

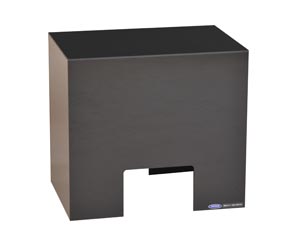

上右図の通り、検出器用信号ケーブル、電源ケーブルや自動ステージ用制御ケーブル等の取りだし口を取り付けることや、レーザー入射口や作業用窓が加工された仕様のボックスを作成可能です。標準仕様以外の寸法または特注形状の暗箱も製作可能です。

■仕様
型番 材質 W(mm) D(mm) H(mm)
MDBAL-323230 アルミ 320 320 300
MDBAL-473230 アルミ 470 320 300
MDBAL-474730 アルミ 470 470 300
MDBAL-624730 アルミ 620 470 300
MDBA-323230 黒アクリル 320 320 300
MDBA-473230 黒アクリル 470 320 300
MDBA-474730 黒アクリル 470 470 300
MDBA-624730 黒アクリル 620 470 300

※寸法は、内寸法です。アルミの場合は、溶接盛り上げ、アクリルの場合は、補強材が接合部にありますので、横幅と奥行きに関しては、本寸法より20mmの余裕を見てください。
