Teledyne Judson Technologies社
アクセサリー |
 |
温度コントローラ |
 |
 |
| TC5 温度コントローラ |
TC8 温度コントローラ |
|

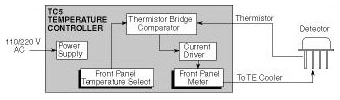

TC5 ベンチトップ型温度コントローラ（電源内蔵） |
| モデルTC5温度コントローラは、電子冷却型検出素子の安全で便利な操作を可能にします。TC5温度コントローラは、操作が簡単です。内蔵電源は、一般ＡＣ電源と接続可能です。検出素子の温度は、コントローラのフロントパネルでセットされます。デジタルメータは、冷却素子に流れる電流値を表示します。過電流保護機能が過熱によるダメージから冷却素子を守ります。もし、冷却素子に超過の電流が流れそうになったら、冷却素子の電源が切れます。（例えば、不適当なヒートシンクが使われていたり、冷却素子に不適当な極性で電流が入力されていたり、サーミスタに欠陥がある場合等です。）サーミスタからの入力と冷却素子への出力のためのコントローラの端子は、HS1ヒートシンクアセンブリと接続できます。 |
特徴 |
- PI制御による温度制御
- 消費電力：30W
- フロントパネルでの温度設定
- HS1ヒートシンクまたは、ケーブルアセンブリへの簡単接続
- 内蔵電源
- 冷却素子に対する保護回路内蔵
- アンプ回路への±15V出力
|
| |
 |
| |
 TC5温度コントローラの情報（英文）はこちらから |
TC8温度コントローラ |
| モデルTC8は、電子冷却素子への使用のための機器組込用温度コントローラです。TC8は、5Vの電源電圧にて駆動して、冷却素子の温度を測定し、そして、制御するために、検出素子アセンブリに内蔵されたサーミスタと連動して、機能します。TC8は、CM21とCMAMPアセンブリにおいて、検出素子のヒートシンクとオプションのハイブリットアンプと同じく利用可能です。 |
| |
| TC8温度コントローラの情報（英文）はこちらから |
| |
| モデル名 |
TC5 |
TC8 |
| 電源 |
120VAC
(220V オプション) |
+5.0± 0.25 VDC @ 2.0A |
| 最大電流出力 |
2A @15V |
1.5A @5V |
| 検出素子温度 |
+10°Cto -80°C |
環境温度〜 -80°C |
| 温度安定度 |
±0.5°C |
±0.5°C |
| 動作環境温度 |
+10°C〜 +40°C |
+10°C〜 +40°C |
| 温度安定表示 |
フロントパネルマルチメータ |
LED |
| 推奨検出素子 |
すべてのジャドソン社電子冷却型検出素子 |
|
| |
ヒートシンクアセンブリ |
 |
 |
| CMAMPアセンブリ |
HS1アセンブリ |
|
| |
| 電子冷却型検出素子は、冷却素子により発生する熱を発散させるためのヒートシンク、使用可能なレベルまで検出信号を増幅するためのアンプ、そして、一定の温度に検出素子を保つため御温度コントローラを必要とします。ジャドソン社の電子冷却素子アクセサリーは、お客様にそれらの問題に対しての解決をご提供するために設計されています。 |
HS1アセンブリ
(TO-37, TO-66 及び TO-3 パッケージ用ヒートシンクアセンブリ) |
HS1シリーズは、既存のシステムに電子冷却型検出素子を容易に組み込むためのヒートシンクによる放熱及びケーブル配線をご提供するために設計されています。また、HS1シリーズは、TC-5、または、TC-8温度コントローラのいずれかに接続できるように設計されています。 |

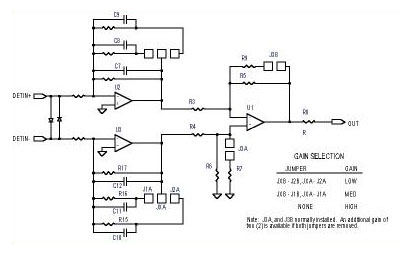

HSAMPアセンブリ
(TO-37, TO-66 及び TO-3 パッケージ用ヒートシンクとアンプアセンブリ) |
HSAMPシリーズは、電子冷却型光起電力素子の製品群のためのヒートシンクによる放熱と信号増幅の両方を提供するために設計されます。これは、お客様が特定の検出素子または、システムに対して、最も良いアンプを選択するために役に立ちます。HSAMPは、ハイブリッドPA-5、PA-6、または、PA-7プリアンプを含みます。HSAMPは、お客様の光学システムとTC-8温度コントローラを簡単に接続するために設計されます。 |
| |
| 型番 |
HSAMP1-TO66-TC6-PA5 |
HSAMP1-TO66-TC6-PA7 |
HSAMP1-TO66-TC6-PA6 |
単位 |
| 品番 |
490114 |
490140 |
490198 |
|
| 構成 |
Heat sink/Socket/PA-5 amplifier/Cables for TO-66 PV detectors/TC6 controller |
Heat sink/Socket/PA-7 amplifier/Cables for TO-66 PV detectors/TC6 controller |
Heat sink/Socket/PA-6 amplifier/Cables for TO-66 PV detectors/TC6 controller |
|
| トランスインピーダンス |
High |
105 |
107 |
106 |
V/A |
| ゲイン |
Med |
104 |
106 |
105 |
| (Switch Selected) |
Low |
103 |
105 |
104 |
| 帯域幅 |
@ High Gain |
200 |
8 |
60 |
KHz |
| RD>10K,CD<0.2nF |
@ Med Gain |
200 |
60 |
150 |
| |
@ Low Gain |
200 |
150 |
200 |
| 入力オフセット電圧 (Vos) |
±80 |
±500 |
±100 |
μV |
| 入力オフセット電圧ドリフト |
-- |
2.5 |
1.8 |
μV/℃ |
| 入力バイアス電流 (ib) |
±180 |
±.01 |
±80 |
nA |
| 電圧雑音密度 (en)@1KHz |
1.2 |
5.6 |
4.5 |
nV/Hz |
| 電圧雑音 0.1 〜 10Hz |
.09 |
0.8 |
0.25 |
μV |
| 電流雑音密度 (in)@1KHz |
1.8 |
-- |
0.6 |
pA/Hz |
| 電流雑音帯域幅 0.1Hz 〜 10Hz |
-- |
48 |
-- |
fAp-p |
| Max. Bias V Adj. |
N/A |
N/A |
N/A |
V |
| 出力インピーダンス |
< 100 |
|
| 最大出力電圧 |
±10V |
p-p |
| 電源条件 |
+15V and -15V @ 10mA |
|
| 推奨検出器 |
J12, J12TE1 |
J12TE2, J16 Series |
J12TE2, J16 Series |
|
|
| |
 |

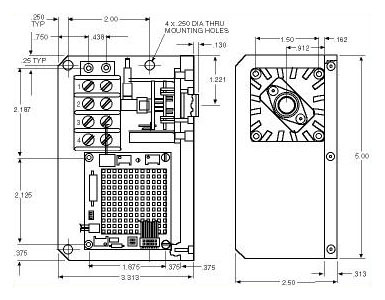

CM21アセンブリ
(TO-37, TO-66 及び TO-3ﾊﾟｯｹｰｼﾞ用ﾋｰﾄｼﾝｸとTC8温度ｺﾝﾄﾛｰﾗ） |
| CM21アセンブリーは、ジャドソン社の電子冷却型光伝導素子と光起電力素子の製品群に対して、ヒートシンクによる放熱と温度制御を提供するために設計されます。お客様の所有するプリアンプを使用した既存のシステムに電子冷却型検出素子を容易に組み込むことができるように設計されています。CM21アセンブリーは、システムに対してお客様のアンプを設計して使用しているお客様に理想的な製品です。 |

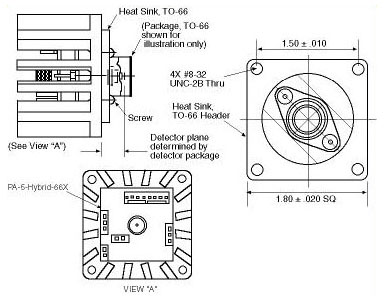

CMAMPアセンブリ
(TO-37,,TO-66及びTO-3ﾊﾟｯｹｰｼﾞ用ﾋｰﾄｼﾝｸ,ﾌﾟﾘｱﾝﾌﾟとTC8温度ｺﾝﾄﾛｰﾗ) |
| CMAMPシリーズには、完全一体型の検出素子モジュールをお好みのお客様のために設計されます。それは、ヒートシンクによる放熱、検出素子の信号増幅、そして、温度コントロールを含んでいます。CMAMPアセンブリは、+5V(2A)と±15V(100mA)の両方の電源が必要です。CMAMPアセンブリは、はじめて、電子冷却型検出素子を評価するための理想的なベースです。OEM用途として、温度制御、検出素子の信号増幅、そして、ヒートシンクによる放熱を含んだ特別注文の機構のアセンブリも対応可能です。 |
| |
 |
| |
 |
| |
| Thermoelectric Cooler Accessories Selection Table |
| 型番 |
品番 |
ヒートシンク |
パッケージ |
ケーブル |
アンプ |
温度コントローラ |
電源条件 |
| HS1 |
600613-1 |
HS1 |
9 pin TO-66 66G, 66S, 66C, 66GE, 66D |
N/A |
N/A |
N/A |
N/A |
| HS1-T066-TC6 |
490117 |
Detector-BNC Cooler to TC6 |
| HS1-T066-TC5 |
490094 |
Detector-BNC Cooler to TC5 |
| HS1-3CN-TC6 |
490120 |
8 pin TO-3 3CN |
|
| HS1-3C12-TC6 |
490151 |
3C12 |
| HS1-T066-TC6-PS |
490138 |
9 pin TO-66 66G, 66S, 66C, 66GE, 66D |
Detector-Lemo Cooler to TC6 |
| HSAMP-T066-TC6-PA5 |
490114 |
From Amp SMA to BNC Cooler to TC6 |
PA-5-HYBRID |
Preamp +/-15V @10mA |
| HSAMP-TO66-TC6-PA6 |
490147 |
PA-6-HYBRID |
| HSAMP-T066-TC6-PA7 |
490140 |
PA-7-HYBRID |
| HSAMP-3CN-TC6-PA7 |
490143 |
8 pin 3CN |
| CM21 ASSEMBLY-TO66 |
490102 |
CM1 |
9 pin TO-66 66X |
Detector-BNC |
N/A |
TC6 |
TC-6 +5V +/-.25 @ 2A |
| CM21 ASSEMBLY-TO66-PS |
490118 |
Detector-Lemo |
| CM21 ASSEMBLY-3CN |
490122 |
8pin 3CN |
|
| CM21 ASSEMBLY-3C12 |
490150 |
12 pin TO-3 |
| CMAMP-T066-PA5 |
490130 |
9 pin TO-66 66X |
12" RG174 SMA-BNC |
PA-5-HYBRID |
TC-6 +5V +/-.25 @ 2A +/-15V@10mA Preamp |
| CMAMP-T066-PA6 |
490146 |
PA-6-HYBRID |
| CMAMP-T066-PA7 |
490139 |
PA-7-HYBRID |
| CMAMP-3CN-PA5 |
490132 |
8 pin TO-3 3CN |
PA-5-HYBRID |
| CMAMP-3CN-PA7 |
490141 |
PA-7-HYBRID |
|
| |
| 冷却素子アクセサリの情報（英文）はこちらから |
| |
