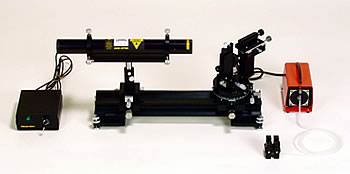

薄膜光導波路プリズムカップリング装置 |
 |
シングルプリズムタイプ
model:MPC-04 |
| |
 |
| |
| 本装置は、プリズムカップリング方式により、レーザ光を薄膜光導波路に、結合（入射）することができる薄膜光導波路プリズムカップリング装置です。 |
■特徴 |
- プリズム結合方式により、簡単に薄膜光導波路にレーザ光をカップリングすることが可能です。
- エッジ結合とは異なり、ミクロンオーダの軸合わせや、薄膜光導波路の結合面を研磨する必要が無いため、製膜後すぐに、薄膜光導波路にレーザ光を結合することができます。
- プリズムユニットを回転させることにより、薄膜光導波路にカップリング角度を測定することができます。
|
 |
導波しているレーザ光が薄膜光導波路の散乱光によって観察される様子 |
|
■原理 |
| レーザ光は、プリズムに入り、プリズム底面で全反射となります。プリズムと薄膜光導波路のエアーギャップが小さいときに、プリズムの減衰電界と薄膜光導波路の電界で相互作用が起こり、以下の位相整合条件において、レーザ光は、薄膜光導波路に入射します。 |
 |
シングルプリズムを左図のように使用した場合、レーザ光 は、薄膜光導波路に入射した場合、その一部は、プリズムより出射し、反射光といっしょに出力されます。レーザ光の入射角度を変えていき、位相整合条件を満足する入射角において、薄膜光導波路の散乱光により、導波光路を観察することができます。また、同時に、プリズムからの出射光をスクリーンに照射することにより、ｍラインを観察することができます。 |
 |
スクリーン上で観察されたｍライン |
|
■仕様 |
| 光源 |
Ｈｅ−Ｎｅレーザ光源： 波長：６３２．５ｎｍ 出力：５ｍＷ |
| 回転ステージ |
移動量： 粗動３６０° 微動±５°
最小読取：バーニア目盛０．１°
移動ガイド：すり合わせ方式
偏芯量：０．０５ｍｍ |
カップリングプリズム
（オプション） |
高屈折率ガラスプリズム（ｎ＝１．８７８５）
ルチルプリズム（ｎｏ＝２．５８３７、ｎｅ＝２．８７１９） |
|
| |

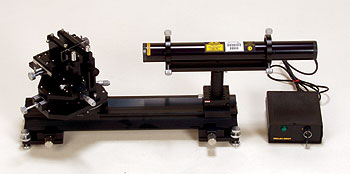

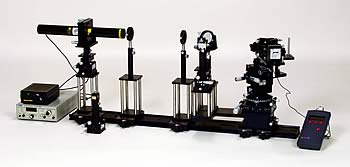

ダプルプリズムタイプ
model:MPC-03 |
| |
 |
| |
| 本装置は、プリズムカップリングにより、レーザ光を薄膜光導波路に、入力、伝搬、出力することができる薄膜光導波路評価装置です。 |
■原理 |
 レーザ光は、プリズムに入り、プリズム底面で全反射となります。プリズムと薄膜光導波路のエアーギャップが小さいときに、プリズムの減衰電界と薄膜光導波路の電界で相互作用が起こり、以下の位相整合条件において、レーザ光は、薄膜光導波路に入射します。プリズムと薄膜光導波路の結合は、可逆であるため、入力結合と同様に、導波したレーザ光を出力結合プリズムにより、出力することができます。 |
 薄膜光導波路とＨｅ−Ｎｅレーザ光のカップリング |
■特徴 |
- プリズム結合方式により、簡単に薄膜光導波路にレーザ光をカップリングすることが可能です。
- エッジ結合とは異なり、ミクロンオーダの軸合わせや、薄膜光導波路の結合面を研磨する必要が無いため、製膜後すぐに、薄膜光導波路にレーザ光を結合することができます。
- プリズム結合により、薄膜光導波路にレーザ光を入力及び出力可能なため、薄膜光導波路の各種研究にご使用いただけます。
|
| |
２波長対応タイプ
model:MPC-02 |
| |
 |
■特徴 |
- ２波長を同時に、薄膜光導波路にカップリングすることができるので、導波路型光増幅器の実験にご利用頂けます。
|
