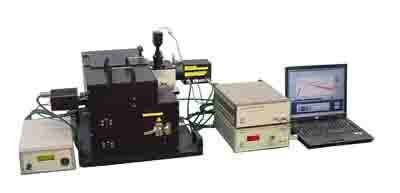

時間分解フォトルミネッセンス測定装置
model:MFLS-TCSPC01 |
 |
 |
製品カタログ（PDF）はこちらから |
本装置は、時間相関単一光子計数法（TCSPC：Time Correlated Single Photon Counting）により、nsec～μsecの時間スケールにおいて、時間分解フォトルミネッセンス測定が可能です。 |
■蛍光寿命測定の原理 |
励起パルス光に対する蛍光減衰曲線は、励起パルスにより生ずる蛍光フォトンの発生確率分布曲線と同じとなることから、1パルスに対して、最初に検出するフォトンの時間を分割された時間スケールにおいて、計数することにより、発生確率分布をヒストグラム化し、蛍光減衰曲線を測定します。 |
 |
■仕様 |
ピコ秒パルス光源 |
| 波長 |
406nm±10nm |
| パルス幅 |
100ｐｓ（typ） |
| ピーク出力 |
200ｍW以上 |
| 外部トリガ |
有 |
| 光出力形式 |
フリースペース出力 コリメートビーム |
| LD素子温度制御機能 |
有 |
| インターフェース |
GP-IB |
|
試料室 |
| 試料サイズ |
５ｍｍ角～２インチ径 厚さ１ｍｍ以下（試料水平置可能） |
| 微調整機能 |
XYZ軸ステージ |
|
分光器 |
| 焦点距離 |
10cm |
| 口径比 |
F=3.0 |
| 回折格子 |
1200本/500nmブレーズ |
| 分解能 |
1nm（半値幅） |
| 波長範囲 |
350～850nm |
| 測定スポットモニタカメラ |
有 |
|
光検出器 |
| 検出素子 |
MCP-PMT |
| 電子走行時間ゆらぎ |
25ps |
| 検出波長 |
160～850nm |
|
時間相関測定器 |
| 測定器時間分解能 |
10ps※ |
| インターフェース |
USB |
|
※本装置における時間分解能は励起パルス光源のパルス幅と検出器の分解能に依存します。 |

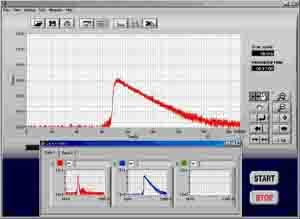

ソフトウェア |
| 時間スケール設定 |
16.9nsec ～ 1.08μsec |
| 計測時間設定 |
10秒 ～ 9時間59分50秒 |
| 励起周期 |
15μsec |
| データ解析機能 |
デコンボリューション(4次までの指数関数減衰モデル) |
| ファイル |
CSV形式保存、読込 |
| 動作環境 |
OS：WindowsXP
CPU:PentiumⅢまたはCeleron600MHz以上のCPU |
|
※Windowsは米国Microsoft Corporationの米国及びその他の国における登録商標です。
※Pentium、Celeronは、米国及びその他の国における、Intel Corporationまたはその子会社の商標または登録商標です。
※本仕様および外観は改善のため予告無く変更することがあります。 |
